一、ZW型自吸排污泵产品概述:
ZW型自吸式无堵塞排污泵,是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少维修,性能达到国际先进水平,具有广阔的应用市场和发展前景
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
二、适用范围:
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。
四、技术参数:
流量:5-800m3/h;
扬程:12-60m;
电机功率:2.2-55KW;
转速:1450-2900r/min;
口径:φ25-φ300;
介质温度:≤100℃;
自吸高度:4.5-6.0m。

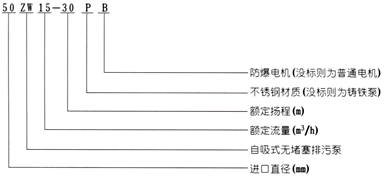

五、型号意义:

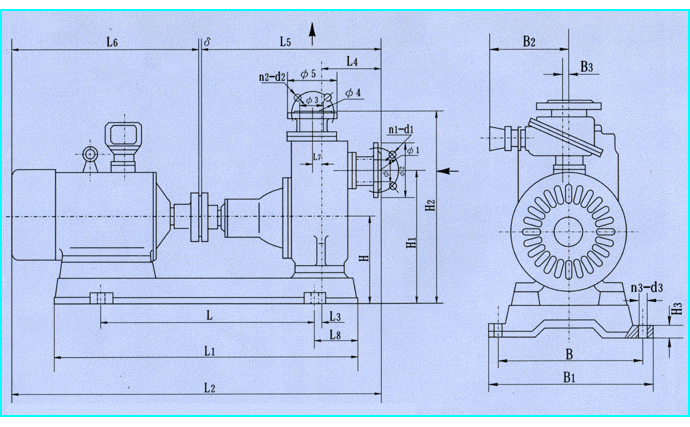

ZW型自吸排污泵外形安装尺寸

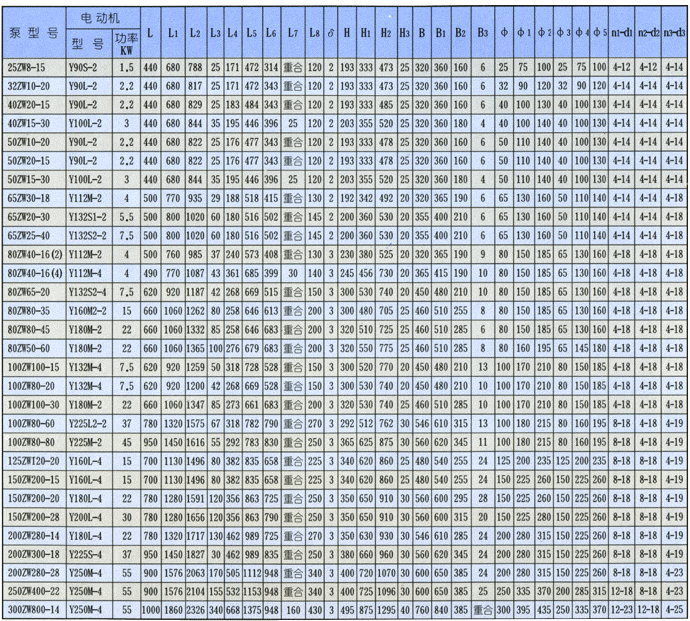

ZW型自吸排污泵外形安装尺寸表
ZW型自吸排污泵曲线图谱
ZW型自吸排污泵故障及排除
故 障
|
产 生 原 因
|
排 除 方 法
|
泵不出水
|
1、 泵体储液不足
2、 吸入管路漏气
3、 转速太低
4、 泵反转
5、 吸入太高或吸入管路太长
|
1、 加足
2、 检查并排除泄漏现象
3、 调整电源电压
4、 检查纠正
5、 降低吸程和缩短管路
|
出水量不足
|
1、 因使用不当,吸入管路被堵塞
2、 功率不足转速太低
3、 出水阀门开度太小
|
1、 堵塞物
2、整额定转速
3、大开度
|
泵噪音、振动过大
|
1、 底脚不稳
2、 轴承严重磨损
3、 吸程过高
4、 流量太大
|
1、 加固
2、 更换轴承
3、 降低吸程
4、 控制流量
|
轴承升温过高
|
1、 轴承损坏
2、 润滑脂变质或干燥
|
1、 更换
2、 更换润滑脂
|
泵泄漏
|
1、 机械密封件损坏
2、 联接螺栓松动
|
1、 更换
2、 加固
|
性能参数:
|
