主要用途:
GDL型立式管道多级离心泵特别适用于锅炉给水,也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业,作为给水排水的动力设备。
产品特点:
1、GDL型立式多级离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心,因而运行平稳、振动小、寿命长。
2、GDL型立式多级离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。
3、电机外加防雨罩可直接置于室外使用,而无需建造泵房,大大节约基建投资。
4、GDL型立式多级离心泵扬程可通过改变泵级数(叶轮数量)来满足不同要求,故适用范围广。
5、轴封采用硬质合金机械密封,密封可靠,无泄漏,机械损失小。
6、高效节能,外形美观。
7、注50口径以上内件铸件成形。
技术参数:
流量:2-160m3/h;
扬程:24-200m;
功率:1.1-90kw;
转速:2900r/min;
口径:φ25-φ150;
温度范围:-15-+120℃;
工作压力:≤2.5Mpa。
使用条件:
1、用于输送清水或物理化学性质类似于清水的液体;
2、输送液体中应无固体颗粒,无纤维,无强腐蚀性,无爆炸危险;
3、高液体温度不超过120℃;
4、高工作压力不超过2.5MPa;
5、电源为了3相380V、50HZ。电压波动在±5%以内;
6、周围环境温度应低于40℃,相对湿度低于95%。

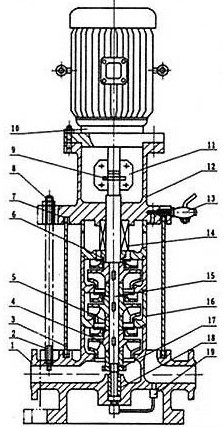

GDL型立式管道多级离心泵结构图:
图片中编号所对应的名称:
1
|
泵体
|
11
|
联轴器
|
2
|
拉紧螺栓
|
12
|
联接座
|
3
|
外筒
|
13
|
气嘴
|
4
|
叶轮
|
14
|
机械密封
|
5
|
叶轮挡套
|
15
|
轴
|
6
|
轴套
|
16
|
中段
|
7
|
密封垫
|
17
|
轴套螺母
|
8
|
螺母
|
18
|
轴瓦
|
9
|
销
|
19
|
回水管部件
|
10
|
电机
|
|
|

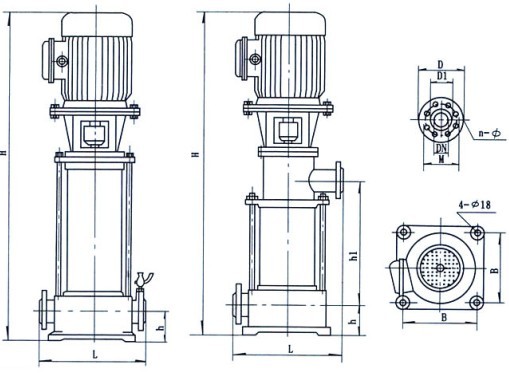

GDL型立式管道多级离心泵安装尺寸图:
型号
|
H1
|
L
|
B
|
4-φd1
|
进口法兰(J)
|
DN
|
N-φD2
|
φD
|
25GDL
|
60
|
300
|
200
|
4-φ18
|
25
|
4-φ14
|
85
|
40GDL
|
80
|
360
|
235
|
4-φ18
|
40
|
4-φ18
|
110
|
50GDL
|
100
|
360
|
235
|
4-φ18
|
50
|
4-φ18
|
125
|
65GDL
|
110
|
360
|
235
|
4-φ18
|
65
|
4-φ18
|
145
|
80GDL
|
130
|
420
|
300
|
4-φ18
|
80
|
8-φ18
|
160
|
100GDL
|
160
|
520
|
350
|
4-φ18
|
100
|
8-φ18
|
180
|
125GDL
|
160
|
500
|
400
|
4-φ18
|
125
|
8-φ18
|
210
|
150GDL
|
180
|
600
|
400
|
4-φ18
|
150
|
8-φ22
|
245
|
GDL型立式管道多级离心泵起动与停车:
起动前准备
1、用手拔转联轴器,叶轮应无卡磨现象,转动灵活;
2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气嘴;
3、如输送热液体时,起动前应预热,升温速度为50℃/h,泵的预热是用所输送液体不断循环来达到,以使各部位受热均匀;
4、应先用手盘动GDL型立式多级泵几圈以使润滑水进入机械密封端面;
5、点动电机,确转向是否正确。
起动与运行
1、全开进口阀门,关闭吐出管路门;
2、接通电源,当泵达到正常转速后,逐渐打开吐出管路上的阀门,并调节到所需工况;
3、注意观察仪表读数,检查轴封泄漏情况,正常时机机械密封泄漏3漏/分,检查电机、轴承处温度≤70℃,如果发现异常情况,应及时处理。
停车
1、逐渐关闭吐出管路阀门;
2、关闭进口阀门;
3、如环境温度低于0℃。应将泵内液体放尽,以免冻裂水泵;
4、如长期停用,应将泵拆卸清洗,包装保管。
GDL型立式管道多级离心泵维修与保养:
运行中的维护和保养
1、进水管路必须高度密封,不能漏水、漏气;
2、禁止在汽蚀状态下长期运行;
3、禁止在大流量工况运行时,电机超电流长期运行;
4、定时检查泵运行中的电机电流值,尽量使泵在设计工况范围内运行;
5、在运行中应有专人看管,以免发生意外;
6、每运行500小时应对轴承进行加油;
7、进行长期运行后,由于机械磨损,使机组噪声及振动增大,应停车检查,必要进可更换易损零件及轴承,机组大修期一般为一年。
机械密封的维护与保养
1、机械密封润滑液应清洁无固体颗粒;
2、严禁机械封在干磨情况下工作;
3、起动前应盘动GDL型立式多级离心泵(电机)几圈,以免突然起动造成机械密封断裂损坏。
|
