产品用途
XBD-L立式单级消防泵主要用于消防系统管道增压送水。该消防泵可适用于工业和城市给排水、高层建筑夺压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

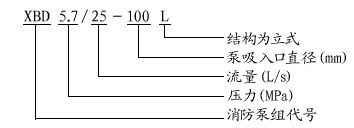

型号意义
产品特点:
1、消防泵结构紧凑、体积小、外形美观,其立式结构决定安装面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、运行平稳,噪音低,组件同心度高。
3、采用先进水力模型,效率高,性能出色。
4、轴封采用优质机械密封,具有耐磨损,无泄漏,使用寿命长等特点。
5、消防泵进、消防泵出口在同一水平轴线上,且口径规格相同,便于管路连接,装卸极为方便。
6、维修方便,毋须拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行维修。
技术参数:
流量:5-100L/S;
压力:0.10-1.25Mpa;
功率:1.1-250KW;
转速:980-2900r/min;
口径:φ50-φ300;
温度范围:≤80℃。
XBD-L型立式消防泵的压力范围:
输送液体的流量范围为5~80L/s, 压力范围为0.2~2.25MPa, 配套功率范围为1.5~200kW, 口径范围为φ50~φ200mm。
XBD-L型立式消防泵结构图:
XBD-L立式单级消防泵性能参数表:
型 号
|
流量Q
(L/S)
|
压力 P
( MPa)
|
转速
(r/min)
|
配用功率 N
(KW)
|
效率л
(%)
|
必需汽蚀余量
(NPSH)r(m)
|
重量
(kg)
|
XBD3.2/5-65L-160
|
5
|
0.32
|
2900
|
4
|
63
|
3
|
71
|
XBD5/5-65L-200
|
5
|
0.5
|
2900
|
7.5
|
60
|
3
|
62
|
XBD8/5-65L-250
|
5
|
0.8
|
2900
|
15
|
55
|
3
|
166
|
XBD12.5/5-65L-315
|
5
|
1.25
|
2900
|
30
|
40
|
3
|
305
|
XBD3.2/10-80L-160
|
10
|
0.32
|
2900
|
7.5
|
71
|
3.5
|
97
|
XBD5/10-80L-200
|
10
|
0.5
|
2900
|
15
|
68
|
3.5
|
158
|
XBD8/10-80L-250
|
10
|
0.8
|
2900
|
22
|
62
|
3.5
|
235
|
XBD12.5/10-80L-315
|
10
|
1.25
|
2900
|
37
|
55
|
3.5
|
350
|
XBD3.2/25-100L-160
|
25
|
0.32
|
2900
|
15
|
76
|
4.5
|
176
|
XBD5/25-100L-200
|
25
|
0.5
|
2900
|
22
|
75
|
4.5
|
235
|
XBD8/25-100L-250
|
25
|
0.8
|
2900
|
37
|
69
|
4.5
|
410
|
XBD12.5/25-100L-315
|
25
|
1.25
|
2900
|
75
|
67
|
3.5
|
710
|
XBD3.2/40-125L-160
|
40
|
0.32
|
2900
|
22
|
75
|
4
|
255
|
XBD5/40-125L-200
|
40
|
0.5
|
2900
|
37
|
78
|
4
|
430
|
XBD8/40-125L-250
|
40
|
0.8
|
2900
|
55
|
77
|
4
|
600
|
XBD12.5/40-125L-315
|
40
|
1.25
|
2900
|
90
|
75
|
4
|
905
|
XBD3.250/150L-315
|
50
|
0.32
|
1480
|
30
|
78
|
4.5
|
485
|
XBD5/50-150L-400
|
50
|
0.5
|
1480
|
45
|
75
|
4.5
|
520
|
XBD3.2/100-200L-315
|
100
|
0.32
|
1480
|
55
|
80
|
4.5
|
810
|
XBD5/100-200L-400
|
100
|
0.5
|
1480
|
75
|
81
|
4.5
|
890
|
|
